Produktuaren profila eta egiturazko indarraren abantailak
ASTM A500 C kalifikazioak eraikuntzako eta industria-proiektuetan karga-eraikuntzako eta industria-proiektuetarako diseinatutako karbono-altzairuzko hodi soldatuak eta josturarik gabekoak definitzen ditu.
A eta B kalifikazioak baino etekin-erresistentzia handiagoarekin, C mailako hodiak egonkortasun hobea eskaintzen du konpresio, tolestura eta tentsio konbinatuko baldintzetan-zutabeetarako, euskarrietarako, altzairuzko egituretarako eta pilaketa-aplikazio jakin batzuetarako egokia da.
Abantail nagusiak:
- Egitura-erresistentzia handia-pisuaren eraginkortasunerako-
- Karga-transferentzia eraginkorra soldatutako multzoetan
- Egitura modularetarako fabrikazio fidagarria

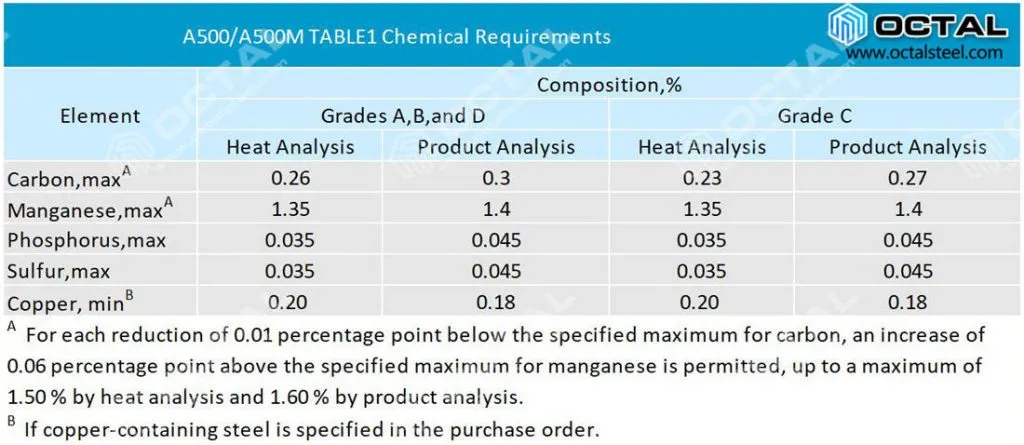

Soldadurarako eta Konformagarritasunerako Material Kimika
|
Elementua |
Max. % pisua |
Ingeniaritza Helburua |
|
Karbonoa |
0.26 |
Soldagarritasuna mantentzen du eta pitzadurak saihesten ditu |
|
Manganesoa |
1.35 |
Indarra eta gogortasuna onartzen ditu |
|
Fosforoa |
0.035 |
Soldadura hauskortasuna saihesten du |
|
Sufrea |
0.035 |
Altzairuaren garbitasuna hobetzen du |
Metalurgia egonkorrak soldadura-joduraren errendimendu koherentea bermatzen du.

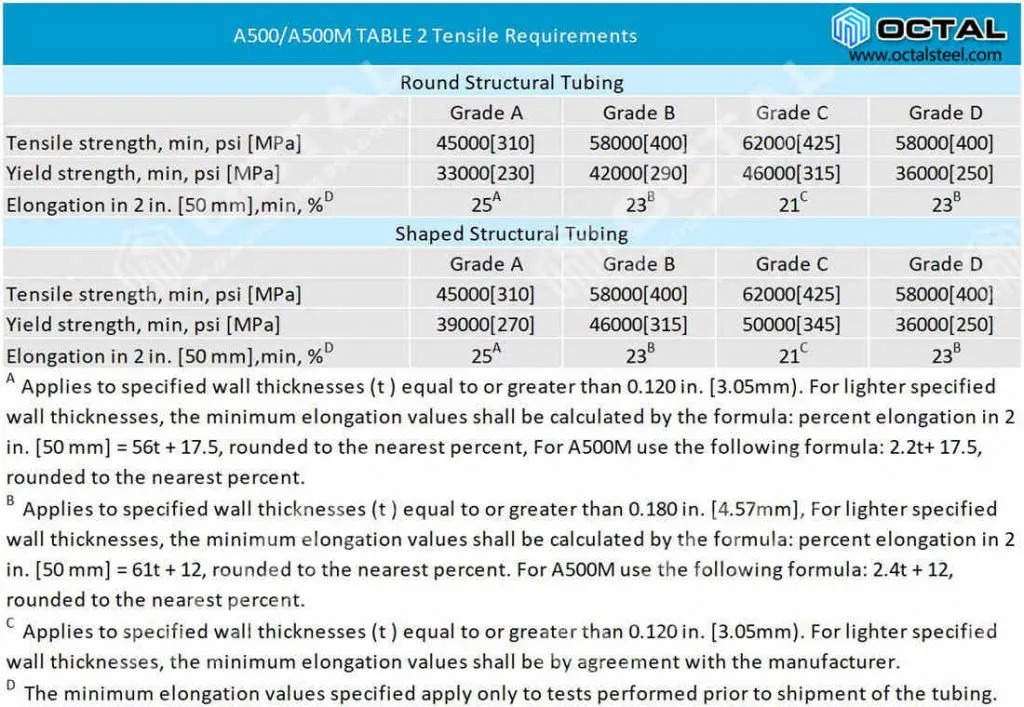

Egitura-Segurtasunerako Errendimendu Mekanikoa
|
Jabetza |
Baldintza |
Errendimenduaren esanahia |
|
Etekin-indarra |
46 ksi baino handiagoa edo berdina (317 MPa) |
Zutabeentzako konpresioaren erresistentzia |
|
Trakzio Erresistentzia |
62 ksi (427 MPa) baino handiagoa edo berdina |
Egitura-gaitasun orokorra |
|
Luzapena |
% 23 baino handiagoa edo berdina |
Fabrikazio eta inpaktupean harikortasuna |
Propietate hauek deformazio segurua onartzen dute haizearen, trafikoaren edo karga operatiboen azpian.
Fabrikazio-metodoak eta Egiturazko Soldaduraren Kalitatearen Bermea
ASTM A500 Grade C hodia batez ere ekoizten daErresistentzia elektrikoko soldadura (ERW)edohotza-HSS bihurtuz, karga-erabiltzeko forma, indarra eta egokitasuna bermatuz.
Fabrikazio puntu nagusiak:
- ERW jostura fintasunaEstresaren fluxuaren jarraipena hobetzen du egitura-esparruetako artikulazioen bidez
- Hotzaren{0}konformazioaren kontrolageometria eta izkina-erradio zehatzak eskaintzen ditu HSSrako, tokiko egokitza-eta lerrokatzea hobetuz
- Soldadura-joduraren ikuskapena(bisuala + NDE zehazten denean) nekearen-sentikor edo eskari-kide kritikoen sendotasuna egiaztatzen du
- Zuzentasuna eta dimentsio-tolerantziakudeaketak zuzenketa lanak murrizten ditu muntatzean, kalitatezko instalazioa bermatuz
Urrats bakoitza sekzioaren indarra mantentzeko eta konpresio, tolestura eta karga konbinatuko baldintzetan errendimendu fidagarria emateko diseinatuta dago.
Neurriak eta hornidura sorta
|
Forma |
Barruti Tipikoa |
|
Tutu Biribila |
1,66"-28" OD (42-711 mm) |
|
HSS karratua |
1" – 20" |
|
HSS angeluzuzena |
1.5" × 1" – 20" × 12" |
|
Hormaren Lodiera |
Gehienez 0,875" formaren arabera |
|
Luzera |
6-18 m (SRL/DRL edo pertsonalizatua) |
Dimentsio-perdoiek ASTM A500 derrigorrezko baldintzak jarraitzen dituzte.
Azalera akabera eta amaiera babesteko aukerak
- Margotutako gainazal beltzak, biluziak edo lehen{0}}
- Erosi-korrosioaren babeserako aplikatutako estaldura-aukerak
- Amaiera-txapelak edo alakak instalazio-beharren arabera
- Ezaugarri hauek manipulazioaren kalteetatik eta ingurumen-esposiziotik babesten dituzte.
Egiturazko Hodien Aplikazioak
- Zutabeak eta euskarriak eraikitzea
- Plataforma industrialak eta makineria euskarriak
- Zubiaren erabilgarritasuna eta bigarren mailako egiturak
- Seinaleztapen-zutoinak eta altzairuzko marko orokorrak
- Rack-sistemak eta unitate modular aurrefabrikatuak
- Fabrikazio eraginkortasunerako eta{0}}guneko muntaketa fidagarrirako diseinatua.
Eraikuntza eta Industria Proiektuetarako Hornidura Laguntza
Octal Pipe-k ASTM A500 Grade C hodiak trazabilitatea dokumentatua, soldadura-joduraren kalitate-erregistroak eta fabrikazio--prest amaierako prestaketa eskaintzen ditu, egiturazko eta industria-eraikuntza-proiektuetan hornidura fidagarria laguntzeko.
