Socket Weld Flange
Socket Weld Flange
Socket Weld Flange-octal

Socket Weld Brida

Arauak: ASME B16.5, MSS SP-44
Tamaina sorta: NPS ½″ - 4″ (tamaina handiagoak eskatuta)
Presio kalifikazioak: 150 - 2500 klaseak
Konexio-mota: hodia entxufean sartuta, erdian soldatua
Aurre egiteko aukerak: RF (aurpegi goratua), RTJ (eraztun motako juntadura), FF (aurpegi laua)
Materialak: Karbono altzairua (A105, A350 LF2, A694 F52–F70), altzairu herdoilgaitza (304/304L, 316/316L), aleazio eta altzairu duplexak
Abantaila nagusiak:
Isurien-erresistentzia eta nekearen{1}} diseinua
Indar trinkoa-presio handiko-hodi txikiko hodietarako
Zigilatzeko fidagarritasun hobea eta{0}}bridak irristatzea baino
Forja, tratamendu termikoa eta NDT ikuskapen zorrotzarekin fabrikatua
Aplikazioak: petrolioa eta gasa, kimika, zentral elektrikoak, findegiak, -Presio handiko zerbitzu-sistemak

Bidali kontsulta

Produktuaren aurkezpena

Socket-soldatzeko hodi-konexioak-presio handiko hodi sare trinkoetarako diseinatuta daude, non fidagarritasuna, ihesak-zigilatzea eta lerrokatzea zehatza funtsezkoak diren. Ipurdiko-soldadura-konexioak ez bezala, tutuaren muturra doitasun--mekanizatutako zulo batean esertzea ahalbidetzen dute tutuaren muturra kanpoaldearen inguruan soldadura bat aplikatu aurretik. Honek egituraren osotasuna bermatzen du, lerrokadura desegokia murrizten du eta espazio mugatuetan instalazioa errazten du, hala nola skid-muntatutako unitateetan, tresnen bastidoretan edo findegietako eta kimikoen plantako hodi moduluak.

Octal Pipe-k hornitzen ditu forjatutako soka-soldadura-fitxategien sorta osoa.ASME B16.11, mundu osoko petrolio eta gas, petrokimika, energia eta industria proiektuetarako egokia.

socket weld flange product appearance and specifications

Baldintza guztiak betetzen diraASME B16.11dimentsioen, hormaren lodieraren, zulamen-perdoiak eta presio-balorazioen estandarrak.

Material aukeren artean:

Karbono altzairua:ASTM A105, A350 LF2
Altzairu aleazioa:ASTM A182 F11 / F22 / F5
Altzairu herdoilgaitza: 304 / 304L, 316 / 316L, 321
Duplexa eta Super Duplexa:-indar handiko eta-korrosio handiko aplikazioetarako

Presio klaseak: 3000#, 6000#, 9000#

Materialak errendimendu mekanikoa, soldagarritasuna eta korrosioarekiko erresistentzia optimizatzeko aukeratzen dira-presio handiko edo-tenperatura handiko zerbitzuetan.

Gure entxufe-soldadura-konexioek zulo txikiko-konexio-behar guztiak estaltzen dituzte:

Akoplamenduakhodiak-lerroan lotzeko
Erreduzitzaileak(kontzentrikoak eta eszentrikoak) diametro-trantsizioetarako
Ukondoak(45 gradu eta 90 gradu) fluxua zuzentzeko
Kamisetak(berdin eta murrizten) hodiak adarkatzeko
Sindikatuakdesmuntatzeko eta mantentzeko errazak egiteko
Txapelakhodien muturrak zigilatzeko
Socket-Soldatu bridakbridadun konexio trinkoetarako

Tresneria hauek asko aplikatzen dira:

Lurrun- eta kondentsatu-buruak findegietan eta zentral elektrikoetan
Prozesu kimikoen irristaketak eta elikadura-lerroak
Tresneria eta erabilgarritasun-hoditeria
-Presio handiko zirkuitu hidraulikoak
Offshore edo lehorreko modulu trinkoak

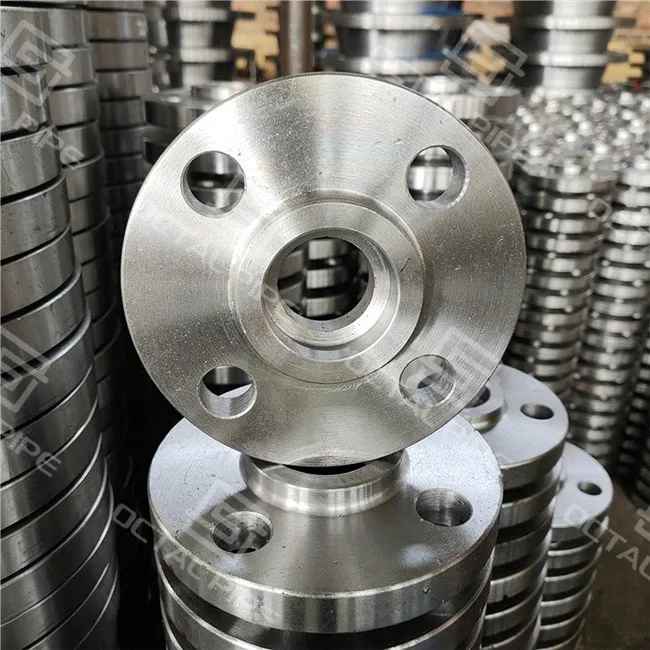

socket-weld-flange202509220146047f752

Egokidura bakoitza forjatutako totxo batekin hasten da, ale-fluxu uniformea eta egitura-dentsitatea eskaintzen ditu nekea, bibrazioa eta karga ziklikoak jasateko.

Mekanizazioa CNC doitasuneko ekipoekin egiten da, zuloaren zuloa, barruko sorbalda eta hormaren lodiera tolerantzia estuekin ekoizteko. Barne-gainazalak leunak dira hodiaren eserlekuak eta isuririk gabeko-soldadurak bermatzeko.

Tratamendu termikoa altzairuaren kalifikazioaren arabera aplikatzen da:

Karbono altzairua:aleen egitura fintzeko normalizazioa
Altzairu aleazioa:tenplatzea eta tenplatzea indarra eta gogortasuna lortzeko
Altzairu herdoilgaitza:soluzio-korrosioaren erresistentziarako erretiroa

Kanpoko gainazalak estali edo tratatu daitezke korrosioa edo manipulazioa kalteak saihesteko.

Octal Pipe-k -etapa anitzeko QA/QC prozesuak ezartzen ditu errendimendu fidagarria bermatzeko:

Materialen probak:konposizio kimikoa, trakzio- eta etekin-indarra, talkaren gogortasuna
Dimentsio-kontrolak:entxufearen sakonera, zuloaren tamaina, hormaren lodiera, kontzentrikotasuna
Soldagarritasuna eta geruza egiaztatzea:estresaren kontzentrazioa saihesteko
Saiakuntza ez-suntsitzaileak (NDT):UT, MT, PT, RT behar bezala
Presio- eta ihes-probak:zigilatzea baieztatzeko proba hidrostatikoak edo pneumatikoak

Tresneria guztiak errota-proba-ziurtagiriekin (MTC/EN 10204 3.1 edo 3.2) guztiz trazagarriak dira. Hirugarrenen-ikuskapena eskuragarri dago proiektu kritikoetarako.

ASME standard socket weld flange close-up detail carbon steel and stainless steel socket weld flanges

-Diametro txikiko eta-presio handiko sistemen osagarriak zehaztean, xehetasun guztiek dute garrantzia. Octal Pipe-ren socket-soldadura-konexioak proiektu-taldeei errendimenduan eta exekuzioan konfiantza emateko diseinatuta daude.

Presiopean errendimendu fidagarria:Bukadura bakoitza zehaztasunez forjatuta eta mekanizatuta dago, dimentsioko zehaztasuna eta egituraren osotasuna mantentzeko, prozesu-lerro kritikoetan ihesak, lerrokatzeak edo soldadura hutsegiteak izateko arriskua gutxituz.
Instalazio-eraginkortasuna:Entxufearen diseinuak modu naturalean gidatzen du hodia posiziora, eremuaren muntaketa erraztuz eta lan-orduak murriztuz. Instalazio azkarragoak proiektuaren ordutegiak bideratzen laguntzen du eta kostu orokorrak murrizten ditu.
Espazio estuetarako aztarna trinkoa:Espazio mugatua duten skidetarako, instrumentuen bastidoretarako eta moduluetarako aproposa, diseinuaren aldaketa edo birlanketa garestiak egiteko beharra murrizten baitu.
Materialaren malgutasuna edozein zerbitzutarako:Karbono altzairutik hasi eta duplexera eta superduplexera, gure osagarriek -tenperatura altuko eta presio handiko-aplikazio korrosiboetara egokitzen dira, eta hornitzaile fidagarri bakar batetik proiektuaren eskakizun guztiak eskura ditzakete kontratazio-taldeei.
Dokumentazio osoa eta trazabilitatea:Baldintza bakoitzak errota-probaren ziurtagiriak (EN 10204 3.1/3.2) eta aukerako hirugarrenen-ikuskapena ditu, QA/QC betetzea eta proiektuen onespenak erraztuz.
Arrisku murriztua, jabetza-kostu osoa txikiagoa:Iraunkortasuna, instalazioaren erraztasuna eta hornikuntza globalaren fidagarritasuna konbinatuz, Octal Pipe-ek geldialdi-denbora eta mantentze-kostuak minimizatzen ditu, proiektuaren aurrekontuak eta helburu operatiboak onartzen ditu.

Octal Pipe-k produktu sorta osoa, -kalitate handiko ekoizpena, material ziurtatuak eta ingeniaritza-laguntza profesionala konbinatzen ditu. Gure osagarriak altzairu-maila anitzetan hornituta daude mundu osoko bidalketa azkarra lortzeko, neurri pertsonalizatuak, entxufe-sakonera edo horma-lodiera ekoizteko gaitasunarekin.

Ingeniaritza-laguntzak materialak aukeratzeko jarraibideak, presio-kalifikazioaren egiaztapena eta instalazio-gomendioak barne hartzen ditu, eta mundu osoko EPC-ei eta azken-erabiltzaileei-hodi txikiko eta-presio altuko sistemak era fidagarri eta eraginkorrean osatzen laguntzen die.
