HDPE hodiak -dentsitate handiko polietilenozko erretxinaz fabrikatutako polietilenozko hodiari egiten dio erreferentzia, normaleanPE80, PE100 edo PE4710presioaren{0}}zerbitzuaren kalifikazioak. PE hodi generikoarekin alderatuta, HDPE hodiak erresistentzia handiagoa-eta-dentsitate erlazioa, epe luzeko-errendimendu hidrostatiko hobetua eta pitzadura motelaren hazkuntzarako erresistentzia hobea eskaintzen du, ura, gasa eta industria-fluidoen transmisiorako aukera estandarra bihurtuz.

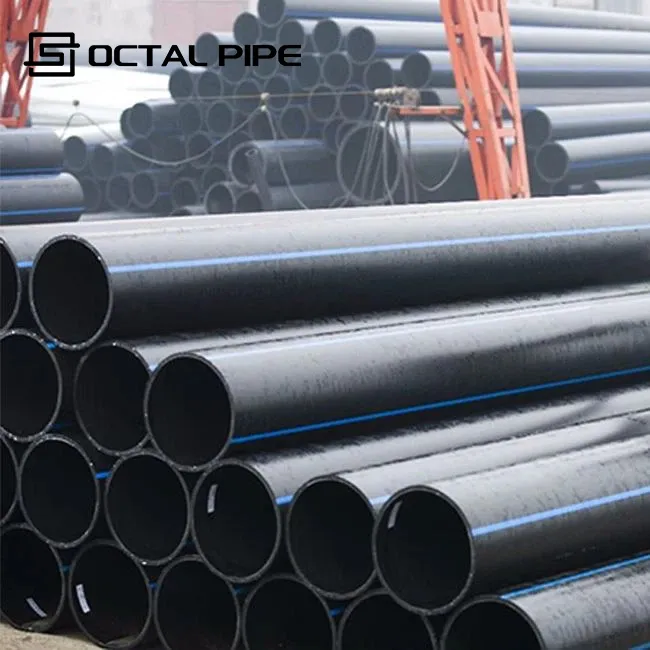

HDPE hodia
Diseinu iraunkorra: PE hodiak ASTM D3035/F714/AWWA C906 betetzen ditu ur-sistemetarako, PE4710 erabiliz Latinoamerikan 50+ urteko bizitzarako.
Kalifikazioak eta balorazioak: PE4710 SDR11-17rekin; pitzaduraren erresistentzia handia eta UV babesa.
Tamainak: OD 4-8 in, tolerantziak ±% 0,5 OD, % +12 horma; luzera pertsonalizatuak eskuragarri.
QA: hidrostatikoa/NDT probatua, MTC 3.1, TPI aukerak betetzeko.
Hornidura: Stock/SDR pertsonalizatuak, fusio-kitak
Kalifikazioak eta balorazioak: PE4710 SDR11-17rekin; pitzaduraren erresistentzia handia eta UV babesa.
Tamainak: OD 4-8 in, tolerantziak ±% 0,5 OD, % +12 horma; luzera pertsonalizatuak eskuragarri.
QA: hidrostatikoa/NDT probatua, MTC 3.1, TPI aukerak betetzeko.
Hornidura: Stock/SDR pertsonalizatuak, fusio-kitak
Bidali kontsulta
Produktuaren aurkezpena
BileraASTM D3035, ASTM F714, etaAWWA C906estandarrak, Octal polietilenozko hodiak 200 psi arteko presio-klaseak maneiatzen ditu epe luzeko -iraunkortasunarekin. Octal Pipe-k errendimendu handiko-mailako stockak eskaintzen ditu, eskualdeko azpiegituren erronkei aurre eginez, hala nola jarduera sismikoa eta lurzoru gogorrak.
Betetzea eta Arauak
HD aukeratzerakoanPE hodiaren tamaina, ingeniariek normalean hiru elementu blokeatzen dituzte lehenik:OD seriea (IPS/DIPS), SDR, eta helburuapresio klasea. AWWA C906 azpian dauden ur-lanen proiektuetan, SDR "indar-marka" praktikoa da (adibidez,SDR11 normalean 200 psiko klaseetarako erabiltzen da), tolerantziak eta hormaren kontrolak eremu-fusioaren koherentzia eta -epe luzeko fidagarritasuna zehazten ditu.
Gure HDPE hodiabetetzen duASTM D3035DR-PR baloratuahodiak,ASTM F714diametro handiagoetarako, etaAWWA C9064 hazbetetik 65 hazbeteko ur-lanetarako aplikazioetarako. Materialak bezalakoakPE4710Erresistentzia hidrostatiko handia bermatzea, ISO 4427arekin bat eginez Latinoamerikako edateko eta saneamendurako nazioarteko proiektuetarako.
HDPE hodien tamaina (OD, SDR eta presio klasea)
Jarraian aIPS tamainako argazki bizkorra eta-normalean erabiliaerakustenBenetako ODetahormaren lodiera minimoarentzatDR11etaDR17, gehi tipikoaPE4710 presio balorazioaerreferentzia.
Jarraitu IPS/DIPS dimentsionari OD tolerantziarekin % ± 0,5 eta horma % +12 %/- % 0rekin. SDR balioek presio-kalifikazioak ezartzen dituzte; SDR11 200 psi tipikoa. Luzera 12-15m; Balio ertaineko 13,5 m stock kalkuluetarako.
Stock barruanPE4710SDR-etan, pisuak 0,95 g/cm³-ko dentsitatearen bidez, % +1.8 doitutako-azken eskalaren arabera. Neurri pertsonalizatuak eskatuta.
| Tamaina nominala (in) | OD (in/mm) | SDR | Gutxieneko horma (in/mm) | Luzera (m) | Piezak | Pisua (MT) |
|---|---|---|---|---|---|---|
| 4 | 4.50 / 114.3 | 17 | 0.265 / 6.73 | 13.5 | 120 | 5.2 |
| 4 | 4.50 / 114.3 | 11 | 0.409 / 10.39 | 13.5 | 100 | 7.6 |
| 4 | 4.50 / 114.3 | 9 | 0.500 / 12.70 | 13.5 | 80 | 9.1 |
| 6 | 6.625 / 168.3 | 17 | 0.390 / 9.91 | 13.5 | 90 | 11.3 |
| 6 | 6.625 / 168.3 | 11 | 0.602 / 15.29 | 13.5 | 70 | 16.5 |
| 6 | 6.625 / 168.3 | 9 | 0.736 / 18.69 | 13.5 | 60 | 19.8 |
| 8 | 8.625 / 219.1 | 17 | 0.507 / 12.88 | 13.5 | 60 | 18.4 |
| 8 | 8.625 / 219.1 | 11 | 0.784 / 19.91 | 13.5 | 50 | 26.9 |
| 8 | 8.625 / 219.1 | 9 | 0.958 / 24.33 | 13.5 | 40 | 32.1 |
Ikuskapen-espedienteak (MTC 3.1/3.2, NDT txostenak) eskatuta.
| IPS Tamaina Nominala | Benetako OD (in/mm) | DR11 Gutxieneko horma (in/mm) | DR17 Gutxieneko horma (in/mm) | PE4710 presio balorazio tipikoa* |
|---|---|---|---|---|
| 2" | 2.375 / 60.32 | 0.216 / 5.49 | 0.140 / 3.56 | DR11200 psi/ DR17125 psi(ISCO Industries) |
| 3" | 3.500 / 88.90 | 0.318 / 8.08 | 0.206 / 5.23 | DR11200 psi/ DR17125 psi(ISCO Industries) |
| 4" | 4.500 / 114.30 | 0.409 / 10.39 | 0.265 / 6.73 | DR11200 psi/ DR17125 psi(ISCO Industries) |
| 6" | 6.625 / 168.27 | 0.602 / 15.29 | 0.390 / 9.91 | DR11200 psi/ DR17125 psi(ISCO Industries) |
| 8" | 8.625 / 219.07 | 0.784 / 19.91 | 0.507 / 12.88 | DR11200 psi/ DR17125 psi(ISCO Industries) |
| 10" | 10.750 / 273.05 | 0.977 / 24.82 | 0.632 / 16.05 | DR11200 psi/ DR17125 psi(ISCO Industries) |
| 12" | 12.750 / 323.85 | 1.159 / 29.44 | 0.750 / 19.05 | DR11200 psi/ DR17125 psi(ISCO Industries) |
Materialen osaera eta propietate mekanikoak
HDPE hodia-dentsitate handiko erretxina erabiltzen duASTM D3350zelulen sailkapena, adibidez, 445574C, pitzaduraren eta ingurumenaren estresaren aurkako erresistentziarako.
| Jabetza | PE4710 balioa | Proba metodoa |
|---|---|---|
| Dentsitatea (g/cm³) | 0.941-0.955 | ASTM D1505 |
| Urtze-indizea (g/10 min) | <0.15 | ASTM D1238 |
| Flexur Modulua (psi) | 110,000-160,000 | ASTM D790 |
| Trakzio Erresistentzia Etenaldian (psi) | >3,500 | ASTM D638 |
| Diseinu hidrostatikoko oinarria (psi 73 gradu F-tan) | 1,600 | ASTM D2837 |
| Pitzadura motela hazteko erresistentzia (ordu) | >10,000 | ASTM F1473 |
Ezaugarri hauek 50 urte baino gehiagoko iraupena ahalbidetzen dute, lur gaineko erabileran UV babeserako gehigarriekin.
FDPE Pipe vs PE Pipe: zer esan nahi duten terminoek
PE hodia vs HDPE hodiaterminologia galdera bat izaten da.LHpolietilenoaren familia deskribatzen du, berrizHDPEapresio-hodietarako gehien zehazten den PE barruko-dentsitate handiko kategoria da. Beste era batera esanda, ur eta zerbitzu-sareetan erabiltzen diren "PE presio-hodiak" gehienak HDPE erretxina-mailakoak dira.
Kontratazioaren ikuspuntutik, axola duena ez da etiketa baizikerretxina-maila eta errendimendu-sailkapena. Esate baterako, proiektu batek material klase jakin bat behar dezake, adibidezPE4710(Ipar Amerikan aipatzen da normalean), epe luzeko-erresistentzia hidrostatikoen errendimendua adierazten duelako eta presio-klase altuagoak onartzen dituelako SDR jakin batean. Horregatik, "HDPE hodia" bakarrik dioen aipamen bat osatugabea izan daiteke-erosleek normalean erretxina-maila, SDR eta arau arautzailea behar dituzte baliokidetasuna ebaluatzeko.
Orri honetan, produktua presio-baloratuta dagoen HDPE/PE sistema bat da, esaterako, ur-lanetarako estandar arruntekin bat datorrena.ASTM D3035, ASTM F714, etaAWWA C906. Arau horiek hodia nola dimentsionatu, probatu, markatu eta askatzen den definitzen dute-beraz, "PE vs HDPE" erabaki praktikoa bilakatzen da.betetzea + presio-kalifikazioa + dokumentazio trazagarria, marketin-izen bat baino.
PE Pipe vs PPR: nola aukeratu zerbitzuaren arabera
Izan erePE hodia vs PPR, erabakia zerbitzu-tenperaturari eta instalazio-metodoari buruzkoa izan ohi da: PE presio-hodia lurperatutako banaketa-sareetarako eta kanpoko ibilbide luzeetarako aukeratzen da (fusioa-lotua, mugimendua-toleratzailea), eta PPR sarritan erabiltzen da ur bero/hotza sistemak lotzeko praktika eta aplikazio estandar ezberdinekin eraikitzeko (adibidez, ISO 15874 maiz aipatzen da PPR sistemetarako). Lotu materiala betebeharrarekin lehenik, eta gero berretsi batzea eta ziurtapen paketea eskaera egin aurretik.
Zertarako erabiltzen da HDPE hodia?
HDPE hodiak oso erabiliak dira presiozko ur-sareetarako, ihesak sortzen dituzten gune-baldintza zehatzetan fidagarriak izaten jarraitzen dutelako: lubaki luzeak, maiz -loturak eta asentamendutik edo trafiko-kargatik mugimendu txikia ikusten duten zatiak. bateanatzerriko udal berritze esparrua Dubain (UAE), kontratistak zahartze bat ordezkatu zuenDN200–DN400banaketa nagusia errepide bazterreko korridore okupatuan zehar, non lana mugatuta zegoengaueko-lauden leihoakerrei-berriro irekitzeko epe zorrotzekin. Abantaila praktikoa ez zen "plastikoa vs metala" teorian-hori zenipurdia{0}}juntadurakpresio segmentatuen probetan ihes-puntu mekanikoak murriztu ziren, beraz, martxan jartzeak atalka aurrera egin lezake -atalez-akoplamenduetan isurketa txikiak jarraitu gabe, bete ondoren. Programa mota honetarako, Octal Pipe-k normalean hodia pakete definitu gisa hornitzen du (tamaina + SDR + presio-klasea) loteen marka argiarekin, beraz, guneko QA-k presio-probaren erregistroa instalatu zenarekin batera dezake.
HDPE hodia ere aukeratzen da instalazio-metodoak materialaren erabakia gidatzen duenean. bateanHDD zeharkaldi paketea Rotterdametik gertu (Herbehereak)kanal baten azpian ura transferitzeko lerro labur baterako, kontratistak etengabeko tiraka-kada bat behar zuen, OD kontrol aurreikusgarria duena, hodiak arrabolak eta gida-markoak leunki pasatu ahal izateko tiratzerakoan, sarrerako zuloan lotu edo behartu gabe. Taldeak esparrua aurrez blokeatu zuen "tamaina + SDR + batzeko metodoa," fusioa egin zuen trazagarritasunerako grabatutako parametroak erabiliz, eta eremuko QA fokatu zen aleen ikuskapenean eta hidrotestaren onarpenean-, sarbide mugatua den eta konponketak garestia diren zuladura mugatu baten barruan hariztatutako/bridadun junturak kudeatu beharrean.
Gas-banaketa berritzea zerbitzu-konexioekin (gasa-estandarrak betetzea garrantzitsua da):
HDPE hodietako gasaaplikazioak ur edangarriaren lineak baino estandar eta onarpen logika ezberdinek arautzen dituzte. Erregai-gasa garraiatzeko/banatzeko, zehaztapenak normalean aipatzen diraASTM D2513eta/edoISO 4437 / EN 1555(eskualdearen eta operadorearen eskakizunen arabera). Kontratazio-kontrol nagusia hoditeria "gas-zerbitzua" gisa espresuki aipatu eta ziurtatzea da (estandarra + kalifikazioa + markaketa + proba-esparrua), ur-mailako PE ziurtagiria berrerabili daitekeela suposatu beharrean.
HDD/gurutzatu aspergarriak non tiraketa-kate jarraitua behar den:
Octal Pipe HDD kanalaren zeharkaldi batean, kontratistak OD egonkorra zuen kate jarraitu luze bat behar zuen arrabolak eta gida-markoak leunki pasa ahal izateko. Eskaera "tamaina + SDR/presio-klasea + elkartzeko metodoa" gisa blokeatu zen eta eremuko QA fusio-parametroetan, aleen ikuskapenean eta hidroproban zentratu zen-, zulaketa mugatu baten barruan juntura mekaniko anitz kudeatu beharrean.
Humanizatu 134 hitz
Kontrataziorako, gakoa HDPE hodia sistema gisa erostea da: berretsi zerbitzua (ura vs gasa), ondoren zehaztu.OD/tamaina seriea, SDR/presio klasea, erretxina-maila behar denean, eta fusio estandarra/metodoa. Hori da gune leunaren askapenaren eta gelditzen den lan baten arteko aldea, hodiak "PE" izena duelako baina ez dagoelako inspektoreak espero duen presio-klasearekin, batzeko prozedurarekin edo dokumentazioarekin lerrokatuta.
HDPE hodien ekoizpen-lerroa eta kalitatea bermatzea
HDPE hodien fabrikazio-prozesua
HDPE hodien ekoizpena dentsitate handiko -polietilenozko erretxina birjinaren estrusioarekin hasten da, pisu molekular bimodala duen banaketa PE4710 kalifikazioetan, gogortasuna eta pitzadura-erresistentzia hobetzeko. Estrusioaren ondoren, hodiak proba hidrostatiko zorrotzak egiten dituzte AWWA C906-ren arabera, presio-klasearen 1,5 aldiz, ultrasoinuen ikuskapenekin batera, hormaren uniformetasuna egiaztatzeko eta akatsak detektatzeko. Kalitate-kontrol integralek materialaren identifikazio positiboa (PMI), dimentsioko egiaztapen zehatzak eta leherketa-probak barne hartzen dituzte egituraren osotasuna ziurtatzeko. Errota-probaren ziurtagiriek (MTC EN 10204 3.1 arabera) erretxina loteen, estrusio-parametroen eta saiakuntza ez-suntsitzaileen (NDT) emaitzen erregistro zehatzak eskaintzen dituzte, eta SGS edo BV bezalako agentzien hirugarrenen ikuskapenak erraz eskuragarri daude ziurtatzeko.
Eremuaren onarpena bete aurretik (Zergatik aukeratu Octal Pipe)
HDPE kanalizazio-proiektu gehienak ez dira atzeratzen "PE gogorra da"-atzeratzen dira, lan-eremuak ezin duelako bete ikuskatzaileak onarpen-zerrenda itxi arte. Octal Pipe-k PE hornidura gisa tratatzen duaskatu-prest paketealubakiak benetan mugitzen direnaren inguruan eraikia: entrega-loteak, fusio-jarduerak eta hidrotest-atalak lerrokatu behar dira, guneko taldeak betetzen duela azkar frogatu dezan, ez hodiak lurpean egon ondoren.
- Fusion-en{0}}onarpen-laguntza bideratua:LH errendimendua elkarrekin bizi da. Kontrol zorrotzagoa nahi duten proiektuetarako, Octal Pipe-k hornikuntza-esparrua eta lan-gunearen exekuzioa lerrokatzen ditu,elkartzeko metodoa (ipurdia fusioa / elektrofusioa), egokitze bateragarritasuna eta onarpenaren ikuspegiaaurrealdean, beraz, tripulazioaren fusio-erregistroak eta bateratze-identifikazioak oinarri estandar egokiarekin berrikusi daitezke "trukeetarako metodo oker" sorpresarik gabe.
- Hidrotestaren argitasuna instalatu aurretik:Kontratazio diziplina sinple bat bultzatzen dugu: definitzeaprobaren mugak, eusteko denbora eta onarpen irizpideakgoiz (eta plan hori onartzen duten loteetan bidali). Honek-azken faseko birlanketa-egoera saihesten du, non atal bat berriro probatu behar den-materialak eta proben plangintza lerrokatuta ez zeudelako.
- Hormaren uniformetasuna eta presioaren fidagarritasuna:Presioaren errendimendua diseinuan-oinarrituta dago, baina eremuaren fidagarritasuna hormaren kontrol egonkorraren eta estrusio garbiaren araberakoa da. Ur-sareetarako eta HDD kateetarako, hormaren koherentzia azpimarratzen dugu hidrotest sorpresa bihurtzen diren puntu ahulak murrizteko.
- Ezkutuko kalteak saihesten dituen gainazaleko eta maneiatzeko babesa:Hutsak eta marradura sakonak errefusa puntu bihur daitezke bete aurretik. Paketatze/amaiera babesteko eta maneiatzeko jarraibide praktikoak erabiltzen ditugu, hodiak gunean kalte-erreklamazio gutxiagorekin eta moztu-gutxiagorekin heltzeko.
Ohiko galderak
G: Nola aukeratzen ditut HDPE hodiaren tamaina eta SDR egokiak?
A:Aukeratu araberaOD seriea (IPS/DIPS edo metrikoa) + SDReskatutako presio-klasea betetzeko;SDR txikiagoa=horma lodiagoa=presio maila altuagoaarau arautzailearen arabera.
G: Zertarako erabiltzen da HDPE hodia benetako proiektuetan?
A:Normalean erabiltzen dalurperatuta dauden ur-sareak, zerbitzu-konexioak eta HDD-ak tira-katen bideznon fusio-junturak eta malgutasunak ihes-puntuak eta instalazio-arriskua murrizten laguntzen dute.
G: PE hodia eta HDPE hodia - zein da aldea?
A:HDPE bat daLH mota(-dentsitate handiko polietilenoa). Ur/gas sareetarako presioko "PE hodiak" gehienak HDPE dira; hautaketan oinarritu behar daerretxina maila + SDR + estandarra, ez etiketa.
G: HDPE hodia egokia al da gas zerbitzurako?
A:Bai, baina agindu eta ziurtatutakoan bakarrikgas-zerbitzuaren estandarrak(adibidez, ASTM D2513 / ISO 4437 / EN 1555 aplikagarria den moduan) markaketa eta proba-esparru egokia duten -ur-mailako- ziurtagiria ez da trukagarria.
Ziurtagiriak
CE Ziurtagiria
ISO 9001 Ziurtagiria
API Q1 Ziurtagiria
ABS Ziurtagiria
AP-5L Ziurtagiria
API-5CT Ziurtagiria
Produktua:PE presio hodia (HDPE), eskuragarriuraetagas zerbitzua(arau aplikagarriaren arabera)
Materialen kalifikazioak:PE80 / PE100;PE4710(zehazten den lekuan)
Tamaina sorta:IPS/DIPS edo OD serie metrikoa (sare tipikoak2"–24"; handiagoak eskatuta)
SDR / Presioa:OhikoaSDR 11 / SDR 17 / SDR 21(presio klasea estandar, tenperatura eta diseinu-faktore bakoitzeko)
Luzera:Luzera zuzenak (tip.6–12 m) etabobinaktamaina txikiagoetarako (eskatuta)
Elkartzea:Ipurdi-fusioa / Elektrofusioa (fittingekin eta zerbitzuarekin bat datorrena)
Arauak (ohikoak):Ura-AWWA C906, ASTM D3035 / F714; Gasa-ASTM D2513, ISO 4437 / EN 1555 (hala dagokionean)
