4100 mm-ko plaka astuna eta zabala

Energia eta itsasoko proiektu modernoek gero eta gehiago-zabal eta{1}}lautasun handiko plakak behar dituzte luzetarako soldadura-jodurak murrizteko, moduluen fabrikazioa bizkortzeko eta aurreikusteko moduko errendimendu mekanikoa bermatzeko. Octal Pipe-ren 4100 mm-ko plaka astun eta zabala helburu horretarako garatu da: plakak hornitzeko.4100 mm-ko zabaleraeta200 mm-ko lodiera arteErabat urratsez{0}}konektatutako produkzio-lerro dedikatu batetikMULPIC hozte bizkortuaeta9 erroiluen beroa berdintzea.
Orrialde honek produktua aurkezten du lehenik-benetan entregatu dezakeguna-eta, ondoren, horren atzean dagoen produkzio-lerroa azaltzen du, erosleek eta ingeniariek errendimendu-eginbide guztiak prozesuraino itzul ditzaten.

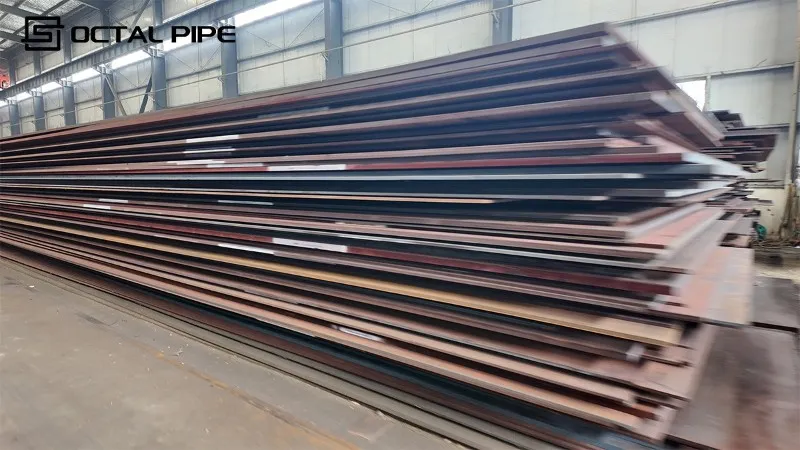

Octal Pipe-ren 4.100 mm-ko plakak -erantzukizun handiko erabileretarako kokatzen dira: energia-instalazioak, itsasoko egiturak, tanke handiak eta presio/prozesu-ekipoak. Plakak nazioarteko zehaztapen nagusietara (ASTM, EN, GB) eta eranskin teknikoak proiektatzeko entregatu daitezke.

Dimentsio-gaitasuna

Sorta horri esker, fabrikatzaileek luzetarako soldadurak murrizten dituzte, panelen osotasuna hobetu eta pieza astunak zuzenean plaka bakar batetik moztu ditzakete.

Aplikazio-sektoreak

Produktuaren Abantailak

• -Formatu zabala (4100 mm arte):soldadura gutxiago eta NDT juntura gutxiago.
• Lodiera zabaleko leihoa (6-200 mm):lerro batek plaka ertaina eta plaka astuna estaltzen ditu, ona EPC paketeetarako.
• Lautasun handia:garrantzitsua ebaketa automatikorako, panelen muntaketarako eta soldadura robotikorako.
• -Erresistentzia handiko/-tenperatura baxuetarako prestatutako prozesua:ijezketa eta hoztea kontrolatzen direlako.
• Esportatu-prest dokumentazioa:MTC, dimentsio-txostenak, hirugarrenen -ikuskapena eskatuz gero.

Goiko produktuei eusteko, Octal Pipe-k a inguruan eraikitako plaka-lerro bat erabiltzen duerabat pausoka transferentzia kontzeptua, beraz, xaflaren tenperatura, gainazaleko egoera eta ijezketa-egutegia egonkor mantentzen dira birberotzetik hozteraino.

Prozesuaren Ibilbidea

Xaflaren aurreberotzea → Oinez-habea birberotzeko labea → Presio handiko-uraren deskalifikazioa → 4 altuko zakar-errota → MULPIC azeleratutako hozte-unitatea → 9 erroiluen beroa berdintzeko makina → Airea hozteko gunea

Prozesuaren eginkizunak:

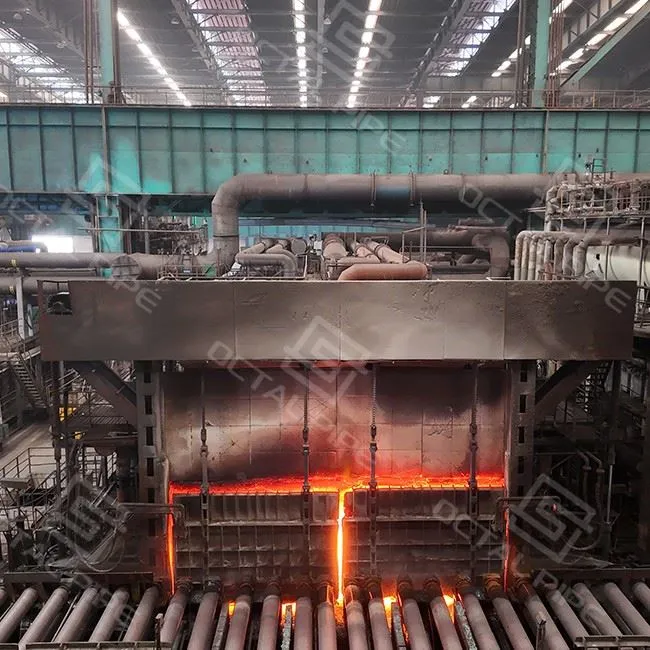

• Oinezko-izpiaren beroketa:lauza uniformea ​​berotzea, beheko markarik gabe, ezinbestekoa sekzio lodietarako.
• -Presio handiko deskalifikazioa:oxido-ezkata kentzen du deformatu aurretik, gainazala eta erroiluen bizitza hobetzen du.
• 4-altuko errota:zurruntasun handiagoa 4100 mm-ko plaketarako, lodiera eta forma-perdoia hobeak zabaleran zehar.
• MULPIC hoztea:hozte kontrolatua eta bizkorra jaurti ondoren, itsasoko edo{0}}tenperatura baxuko zerbitzuetarako indarra eta gogortasuna oreka lortzeko.
• 9 erroiluen berdinketa beroa:uhina/kambera kentzen du plaka oraindik bero dagoen bitartean, eta lautasun handia ematen du plaka -zabaletan ere.

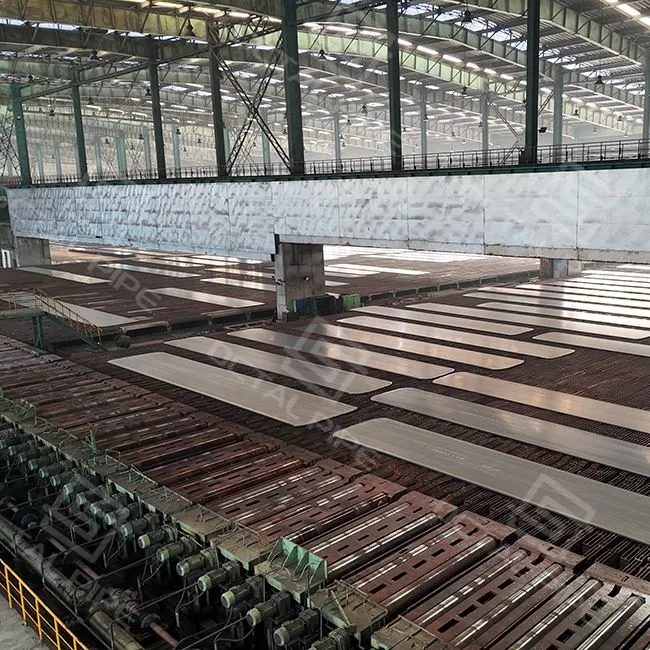

• Airea hozteko eremua:hozte kontrolatuaren ondoren mikroegitura egonkortzen du.

Prozesu-Abantailen mapaketa

Iturria duzunean4100 mm-ko altzairuzko plaka astuna eta zabala, benetako arriskua ez da erabilgarritasuna-ea daaltzairuzko plaka fabrikatzaileaformaren kontrola eduki dezake zabalera osoan zehar eta fabrikazioan egokitze-{0}}arazorik sortuko ez duten eta askatzeko plakak askatzeko. Zure gisaaltzairuzko plaka hornitzailea, Octal Pipe-k plaka zabaletan garrantzitsuak diren PO/ITP xehetasunak blokeatzen laguntzen dizu: plaka-identifikazioa beroarekin/lotearekin lotuta, adostutako ikuskapen-euskarri-puntuak eta dimentsioetarako eta lautasunerako onarpen-elementu argiak (zehazten direnean).

Plaka zabaleko proiektuek ere huts egiten dute logistikan, ez ijezketan. Gai bataltzairuzko plaken fabrikaPlaka zabalak bidali beharko lituzke esportazio-ontziratze- eta manipulazio-arauekin, ertzetako kalteak eta distortsioak murrizten dituztenak barneko garraioan eta portuko altxatzean. Beharrezkoa denean, markaketa, ontziratze-zerrenda eta trazabilitatea lerrokatzen ditugu, jasotzeak "plaka hau bero/lote hau da" atzerapenik gabe berretsi ahal izateko, eta edozein UT/NDT esparrua zure PO/ITPn adierazitako onarpen-oinarriarekin exekutatzen da.

Octal Pipe-n, zabalaaltzairuzko plakaaginduak kaleratzen diraonarpen froga, ez "ondo egon beharko luke". 4100 mm-ko plaka astun eta zabaleko proiektuetarako, errota-ibilbidea, ikuskapen-esparrua eta esportazio-paketea lerrokatzen ditugu, hartzaileak zure taldeak egiazta dezan.trazabilitatea, geometria eta NDT esparruabirlanketa begiztarik gabe. Beheko elementuak hornitzen diraPO/ITPn zehazten denean.

• Errota Proba Ziurtagiriak (EN 10204 3.1 / 3.2): MTC/CMTR altzairuzko plaka jaulkitzen dugu bero/loteen trazabilitatea, kimika eta propietate mekanikoak plaka IDarekin lotuta proiektuaren QA artxibatzeko.
• Altzairuzko plakaren dimentsioa + lautasunaren ikuskapena: zabalera, lodiera, luzera eta plakaren forma/lautasuna egiaztatzen ditugu fabrikazio-presttasuna dela, bereziki garrantzitsua den altzairuzko xafla astun eta zabaletan, non distortsio-distortsioak -atzerapenetan sartzen diren.
• UT / NDT altzairuzko plakarako (beharrezkoa denean): presio-ontzien plakarako edo itsasoko egitura-plaketarako, UT zehaztutako onarpen-oinarriaren arabera antolatzen dugu, eta txostenak metodoa, estaldura, maila eta emaitzak adierazten ditu (gainditzea/konpontzea/berre{0}}proba).
• Gainazalaren egoera eta babesa: altzairuzko xaflak-iboltatuta bidal daitezke edo leherketa eta pintura-sistemarekin bat datorren dendako leherketarekin, plakak patioan maneiatzeko eta fabrikatzeko prestatzeko prest iristeko.
• Esportatu altzairuzko xafla zabaletarako ontziratzea: altzairuzko uhalak, ertzak babestea eta plaka--plakaren etiketatze bidez (eskaera + beroari buruzko informazioa) aplikatzen ditugu ertzetan kalteak murrizteko eta nahasketak-barneko garraioan eta portuan altxatzen direnean.
• Dokumentu sorta jasotzea: pakete-zerrenda + markatze-zerrenda plaken IDekin lerrokatzen dira, zure taldeak "kamioiaren plaka" eta "MTCn plaka" azkar bateratu ahal izateko.

Erosleentzako produktuaren-lehen diseinua
Hornitu dezakeguna deskribatzen dugu (4100 mm-ko zabalera, 6-200 mm-ko lodiera, itsasoko/presioko erabilerak) ekipoei buruz hitz egin aurretik. Hori bat dator proiektuen erosleek nola bilatzen duten eta Google-k nola bat egiten duen intentzioarekin.

Benetako errota-ibilbidea, prozesu ez-makatua
Ibilbidea "Berotzea → deskalifikatzea → 4-altua → MULPIC → 9 erroiluen berdintzea → airea hoztea" plaka-errota sekuentzia modernoa da. Horrek edukiari eskumena ematen dio eta fabrikatzailearen dokumentaziora hurbiltzen da.

Nazioarteko proiektuetarako egokia
Octal Pipe-k plakak ASTM / EN / GBrekin lerrokatu ditzake eta hirugarrenen -ikuskapena erantsi dezake EPC kontratu batek kanpoko lekukotasuna eskatzen badu.

Berezia-espezializazioa
Hornitzaile guztiek ezin dute 4100 mm zabalera adierazi. Hau orrialdean jartzeak "4100 mm-ko plaka", "plaka zabaleko errota", "altzairuzko xafla zabala" motako galderen sailkapenean laguntzen du, "altzairuzko plaka" generikoa baino lehiakorragoak diren.

Octal Pipe-ra kontsulta bat bidaltzean, adierazi:

Platerazabalera × lodiera × luzera

Estandarra / aplikazioa(offshore, presio-ontzia, egitura)

Eragin-probaren tenperaturaeta energia (-tenperatura baxuko zerbitzua bada)

NDT mailaeta hirugarrena-behar den

Azalera eta ontziratzeaeskakizunak

Zenbat eta informazio tekniko osatuagoa izan, orduan eta azkarrago parekatu ahal izango dugu 4100 mm-ko linearen ijezketa- eta hozte-egutegiarekin.

Jarri harremanetan orain

Ohiko galderak





Zer zehaztu behar dut POn altzairuzko xafla zabaletarako, fabrikazio atzerapenak saihesteko?

POan, blokeatuzabalera × lodiera × luzera, aplikazio estandarra (egitura/offshore/presio-ontzia),lautasuna/forma tolerantzia, ertzaren egoera (errota-ebaki edo su{1}}ebakia), gainazaleko egoera (-ijetzita edo lehertuta/primatuta zehazten denean) eta edozeinUT/NDT eskakizuna + onarpen mailaberaz, jasotzeak plakak onar ditzake birlanketa begiztarik gabe.

Zein da EN 10204 3.1 eta 3.2-ren arteko aldea altzairuzko xaflarako?

EU 10204 3.1errotaren ikuskapen-ziurtagiria da kimika/mekanikoen emaitza bero/lotearekin lotuta, berrizEU 10204 3.2egiaztapena/saio-independentea gehitzen du (hirugarren-edo erosleen ordezkaria) proiektuak eskatzen duenean.

Noiz eskatu behar dut altzairuzko plakarako UT probak, eta zer erakutsi behar du UT txostenak?

UT exijitu plaka soldadura-fabrikazio kritikorako denean (adibidez, sekzio lodiagoak edo proiektuko-zehaztutako kalitate-kontrola); estandar komunak barne hartzen dituEN 10160edoASTM A578, eta UT txostenak adierazi beharko lukemetodoa + estaldura + onarpen maila + emaitzak(gainditzea/konpontzea/berri{0}}proba) PO/ITP-n zehaztutakoaren arabera.
